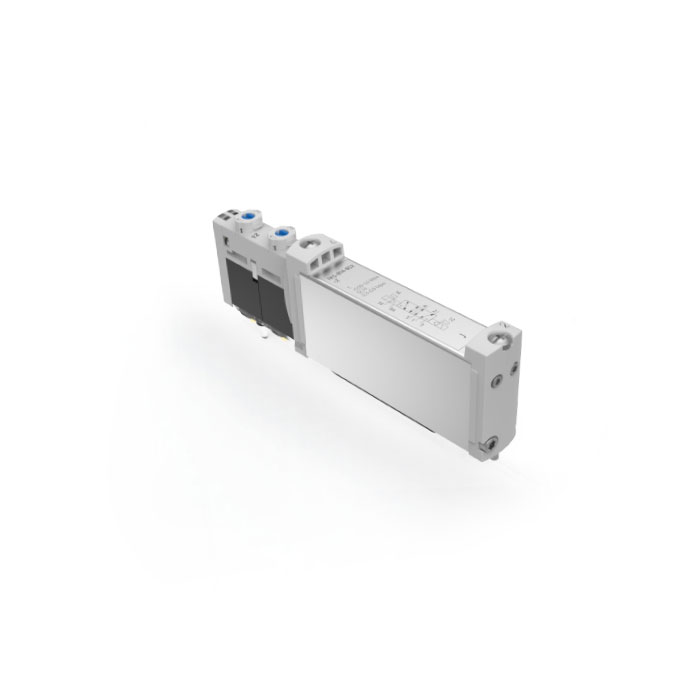

| 类型 | 板式阀G1/8 |
| 2x两位三通阀 | 外先导 |
| 说明 | 常闭，复位方式：机械弹簧复位 |
主要技术参数
| 阀功能 | T32-A | T32-M | M32-A | M52-A | B52 | M52-M | P53 | |||||||||
| 正常位置 | C1) | U2) | H4) | C1) | U2) | H4) | C1) | U2) | - | - | - | C1) | U2) | E3) | ||
| 稳定位置 | 单电控 | 双电控 | 单电控 | |||||||||||||
| 复位方式：气复位 | 是 | 否 | 是 | 是 | - | 否 | - | |||||||||
| 复位方式：机械弹簧复位 | 否 | 是 | 否 | 否 | - | 是 | - | |||||||||
| 气口1真空操作 | 否 | 仅采用外先导时 | ||||||||||||||
| 设计 | 活塞式滑阀 | |||||||||||||||
| 密封原理 | 软密封 | |||||||||||||||
| 驱动方式 | 电气 | |||||||||||||||
| 控制方式 | 先导控制 | |||||||||||||||
| 先导气源 | 外部 | |||||||||||||||
| 排气功能 | 带流量控制 | |||||||||||||||
| 切换位置显示 | LED | |||||||||||||||
| 标准额定流量G18 [l/min] | 530 | 470 | 350 | 550 | 560 | 550 | 510 | |||||||||
| 气路板上流量G18，前 [l/min] | 490 | 440 | 320 | 500 | 510 | 500 | 470 | |||||||||
| 气路板上流量G18，底 [l/min] | 530 | 470 | 350 | 550 | 560 | 550 | 510 | |||||||||

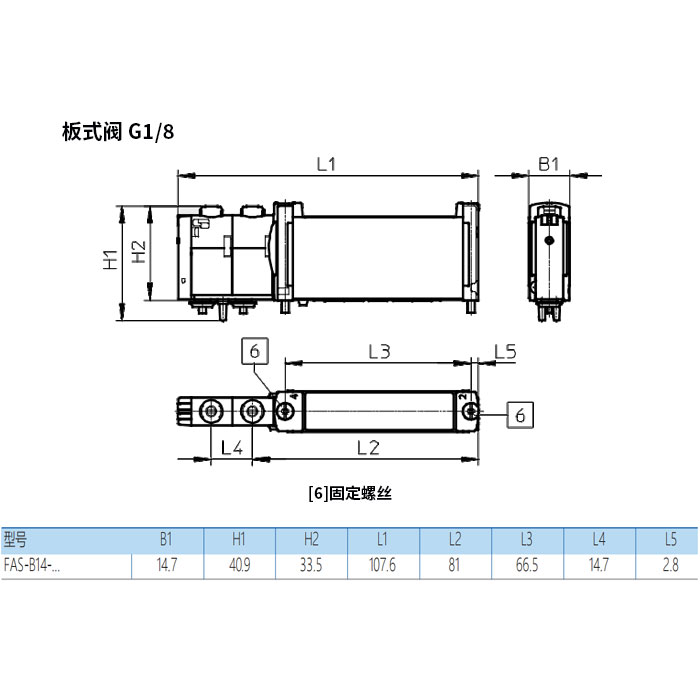

| 阀宽 [mm] | 14 | |||||||||||||||
| 气口 1, 3, 5, 12/14, 82/84 | 在气路板上 | |||||||||||||||
| 气口 2, 4 | 在气路板上 | |||||||||||||||
| 产品重量 [g] | 102 | 100 | 91 | 98 | 89 | 95 | ||||||||||
| 认证 | c UL us - 认证(OL) | |||||||||||||||
| CE 标志(参见一致性声明） | 符合EU EMC 方针 | |||||||||||||||
| 耐腐蚀等级CRC | 2 | |||||||||||||||
| 1) C=常闭/中封式 2) U=常开/中压式 3) E=中泄式 4) H=2x 两位三通阀集成在一个壳体内，1 x 常闭和1 x 常开 | ||||||||||||||||
| 电气参数 | ||||||||||||||||
| 电气连接 | 下插式 | |||||||||||||||
| 工作电压 [V DC] | 24±10% | |||||||||||||||
| 功率[W] | 1/0.4 (25ms以后) | |||||||||||||||
| 持续通电率ED [%] | 100 | |||||||||||||||
| 最大切换频率 [Hz] | 3 | |||||||||||||||
| 防护等级，符合EN 60529 | IP67 | |||||||||||||||
| 工作和环境条件 | ||||||||||||||||
| 阀功能 | T32-A1) | T32-M2) | M32 | M52-A1) | B52 | M52-M2) | P53 | |||||||||
| 工作介质 | 压缩空气，符合 ISO 8573-1:2010 [7:4:4] | |||||||||||||||
| 工作压力 内部先导气源 [bar] | 1.5 … 8 | 3.5 … 8 | 2.5 … 8 | 2.5 … 8 | 1.5 … 8 | 3 … 8 | 3 … 8 | |||||||||
| 工作压力 外先导 [bar] | 1.5 … 10 | –0.9 … 10 | –0.9 … 8 | –0.9 … 10 | ||||||||||||
| 先导压力3) [bar] | 1.5 … 8 | 2 … 8 | 2.5 … 8 | 2.5 … 8 | 1.5 … 8 | 3 … 8 | 3 … 8 | |||||||||
| 环境温度 [°C] | –5 … +60 | |||||||||||||||
| 介质温度 [°C] | –5 … +60 | |||||||||||||||
| 1) 气复位 2) 机械弹簧复位 3) 最小先导压力为50%的工作压力 | ||||||||||||||||
| 阀切换时间 | ||||||||||||||||
| 阀功能 | T32-A1) | T32-M2) | M32 | M52-A1) | B52 | M52-M 2) | P53 | |||||||||
| 切换时间，开 [ms] | 10 | 13 | 13 | 13 | - | 10 | 15 | |||||||||
| 切换时间，关 [ms] | 29 | 21 | 20 | 26 | - | 38 | 42 | |||||||||
| 转换时间 [ms] | - | - | - | - | 9 | - | 25 | |||||||||
1) 气复位 2) 机械弹簧复位 | ||||||||||||||||
