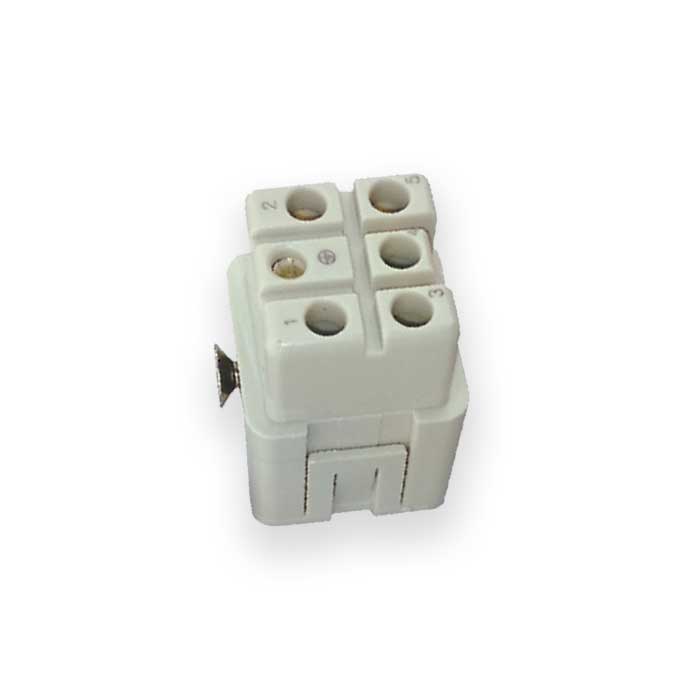

| 类型 | 母芯件 | |||||
| 接插件针数 | 5 +PE | |||||
| 按照 DIN EN 61984 的电气数据 | ||||||
| -额定电流 | 16A | |||||
| -相对地额定电压 | 230V | |||||
| -相间额定电压 | 400V | |||||
| -额定脉冲电压 | 4kV | |||||
| 污染程度 | 3 | |||||
| 当污染程度 2 时的参数 | 16A 230/500V 4kV 2 | |||||
| 依据 UL/CSA 额定电压 | 600V | |||||
| 绝缘电阻 | ≥1010Ω | |||||
| 插芯材料 | 聚碳酸酯 | |||||
| 工作温度范围 | -40℃...+125℃ | |||||
| 阻燃等级（UL94） | V0 | |||||
| 可拔插次数 | ≥ 500 | |||||
| 插针 | ||||||
| 插针材料 | 铜合金 | |||||
| 插针表面处理 | 镀银 | |||||
| 镀金 | ||||||
| 接触电阻 | ≤1mΩ | |||||
| 接线形式 | 冷压接 | |||||
| 线规 | 0.14-4.0 mm2 | |||||
| AWG | 26-14 | |||||
| 适配外壳 | H3A | |||||
| 注：冷压针请单独订购（16A 镀银/金冷压针） | ||||||

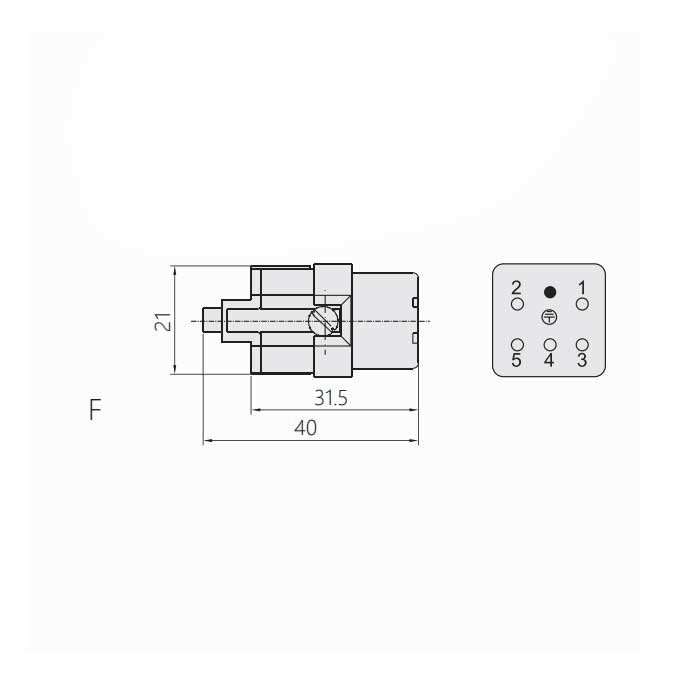

| 技术参数 | 线径 (mm2 ) | 接线长度 | 镀银冷压针型号 | 镀银冷压针订货号 | 尺寸图 | |
| 插针材质：铜镀银 | 0.14-0.37 | AWG26-22 | 7.5mm | CEF-0.37 | 09330006227 |
|
| 接触电阻：≤ 1mΩ | 0.5 | AWG20 | 7.5mm | CEF -0.5 | 09330006221 | |
| 接线形式：冷压接线 | 0.75 | AWG18 | 7.5mm | CEF -0.75 | 09330006214 | |
| 1.0 | AWG18 | 7.5mm | CEF -1.0 | 09330006205 | ||
| 相关的工具配置 | 1.5 | AWG16 | 7.5mm | CEF -1.5 | 09330006204 | |
| 压线钳：09000001001 | 2.5 | AWG14 | 7.5mm | CEF -2.5 | 09330006202 | |
| 退针器：09000002001 | 4.0 | AWG12 | 7.5mm | CEF -4.0 | ||
| 技术参数 | 线径 (mm2 ) | 接线长度 | 镀金冷压针型号 | 镀金冷压针订货号 | ||
| 插针材质：铜镀金 | 0.14-0.37 | AWG26-22 | 7.5mm | DEF-0.37 | 09330006217 | |
| 接触电阻：≤ 1mΩ | 0.5 | AWG20 | 7.5mm | DEF -0.5 | 09330006222 | |
| 接线形式：冷压接线 | 0.75 | AWG18 | 7.5mm | DEF -0.75 | 09330006215 | |
| 1.0 | AWG18 | 7.5mm | DEF -1.0 | 09330006218 | ||
| 相关的工具配置 | 1.5 | AWG16 | 7.5mm | DEF -1.5 | 09330006216 | |
| 压线钳：09000001001 | 2.5 | AWG14 | 7.5mm | DEF -2.5 | 09330006223 | |
| 退针器：09000002001 | 4.0 | AWG12 | 7.5mm | DEF -4.0 | 09330006219 | |
