| 类型 | 公芯件 | |||||
| 接插件针数 | 1-46/47-92 +PE | |||||
| 额定电流 | 16A | |||||
| 额定电压 | 500V | |||||
| 接线形式 | 冷压接 | |||||
| 线规 | 0.14-4.0 mm2 | |||||
| 适配外壳 | H48B | |||||
| 注：冷压针请单独订购（16A 镀银/金冷压针） | ||||||

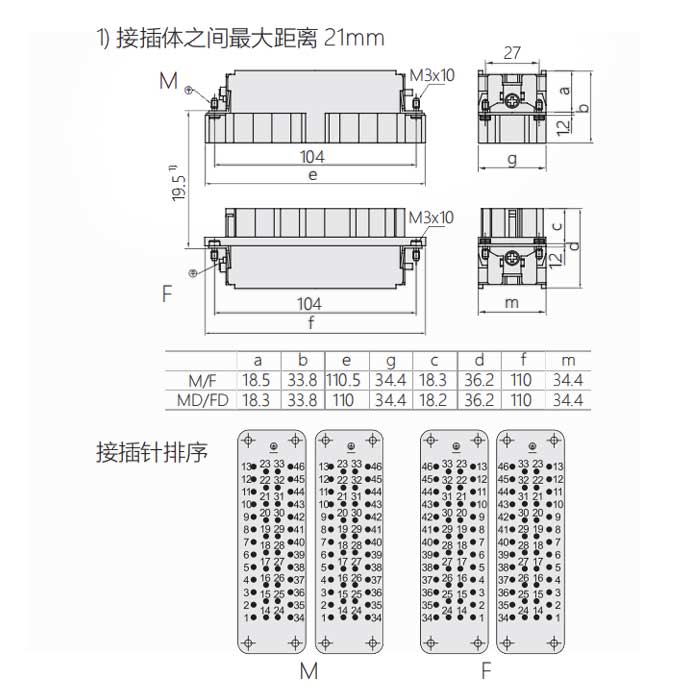

| 技术参数 | 线径 (mm2 ) | 接线长度 | 镀银冷压针型号 | 镀银冷压针订货号 | 尺寸图 | |
| 插针材质：铜镀银 | 0.14-0.37 | AWG26-22 | 7.5mm | CEM-0.37 | 09330006127 |
|
| 接触电阻：≤ 1mΩ | 0.5 | AWG20 | 7.5mm | CEM-0.5 | 09330006121 | |
| 接线形式：冷压接线 | 0.75 | AWG18 | 7.5mm | CEM-0.75 | 09330006114 | |
| 1.0 | AWG18 | 7.5mm | CEM-1.0 | 09330006105 | ||
| 相关的工具配置 | 1.5 | AWG16 | 7.5mm | CEM-1.5 | 09330006104 | |
| 压线钳：09000001001 | 2.5 | AWG14 | 7.5mm | CEM-2.5 | 09330006102 | |
| 退针器：09000002001 | 4.0 | AWG12 | 7.5mm | CEM-4.0 | 09330006107 | |
| 技术参数 | 线径 (mm2 ) | 接线长度 | 镀金冷压针型号 | 镀金冷压针订货号 | ||
| 插针材质：铜镀金 | 0.14-0.37 | AWG26-22 | 7.5mm | DEM-0.37 | 09330006117 | |
| 接触电阻：≤ 1mΩ | 0.5 | AWG20 | 7.5mm | DEM-0.5 | 09330006122 | |
| 接线形式：冷压接线 | 0.75 | AWG18 | 7.5mm | DEM-0.75 | 09330006115 | |
| 1.0 | AWG18 | 7.5mm | DEM-1.0 | 09330006118 | ||
| 相关的工具配置 | 1.5 | AWG16 | 7.5mm | DEM-1.5 | 09330006116 | |
| 压线钳：09000001001 | 2.5 | AWG14 | 7.5mm | DEM-2.5 | 09330006123 | |
| 退针器：09000002001 | 4.0 | AWG12 | 7.5mm | DEM-4.0 | 09330006119 | |
