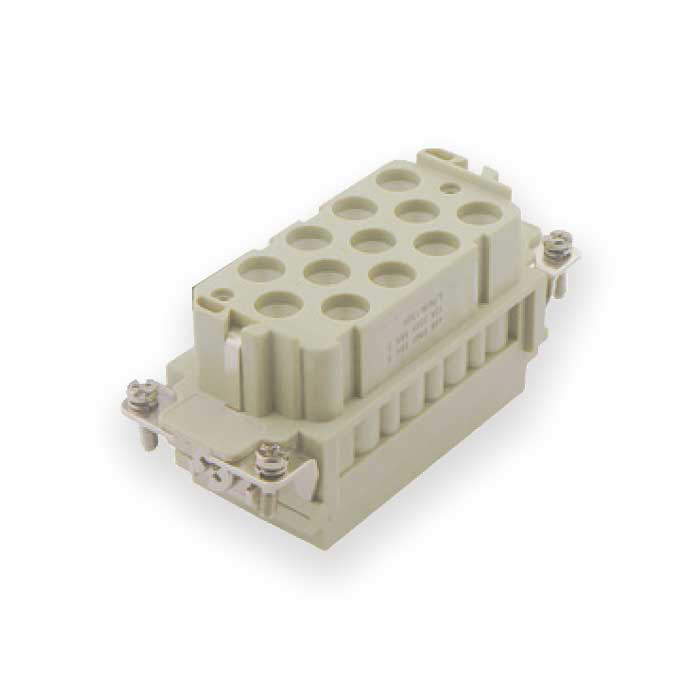

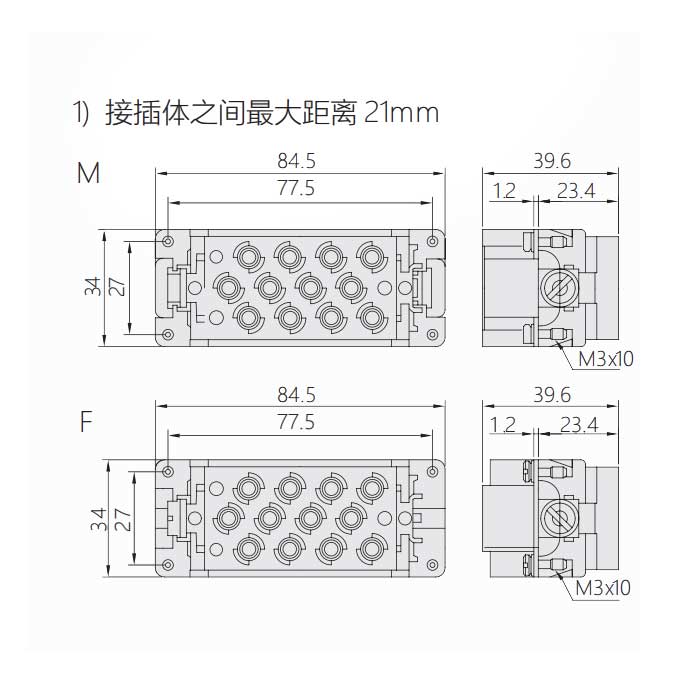

| 类型 | 公芯件 | |||||
| 接插件针数 | 12/2 +PE | |||||
| 按照 DIN EN 61984 的电气数据 | ||||||
| 电力区 | ||||||
| -额定电流 | 40A | |||||
| -额定电压 | 690V | |||||
| -额定脉冲电压 | 8kV | |||||
| -污染程度 | 3 | |||||
| 信号区 | ||||||
| -额定电流 | 10A | |||||
| -额定电压 | 160V | |||||
| -额定脉冲电压 | 2.5kV | |||||
| -污染程度 | 3 | |||||
| -污染程度 2时的参数 | 10A 250V 4kV 2 | |||||
| 依据 UL/CSA 额定电压 | 600V/300V | |||||
| 绝缘电阻 | ≥1010Ω | |||||
| 插芯材料 | 聚碳酸酯 | |||||
| 工作温度范围 | -40℃...+125℃ | |||||
| 依据 UL94 的阻燃等级 | V0 | |||||
| 可拔插次数 | ≥ 500 | |||||
| 插针（电源针） | ||||||
| 材料 | 铜合金 | |||||
| 插针表面处理 | 镀银 | |||||
| 镀金 | ||||||
| 接触电阻 | ≤ 3mΩ | |||||
| 接线形式 | 冷压接 | |||||
| 线规 | 1.5-6mm² | |||||
| AWG | 16-10 | |||||
| 信号针 | ||||||
| 材料 | 铜合金 | |||||
| 插针表面处理 | 镀银 | |||||
| 镀金 | ||||||
| 接触电阻 | ≤ 4mΩ | |||||
| 接线形式 | 冷压接 | |||||
| 线规 | 0.14-2.5 mm² | |||||
| AWG | 26-14 | |||||
| 适配外壳 | H16B | |||||
| 注：冷压针请单独订购（10A/40A 镀银/金冷压针） | ||||||
| 技术参数（10A 插针） | 线径 (mm2 ) | 接线长度 | 镀银冷压针型号 | 镀银冷压针订货号 | 尺寸图 | |
| 插针材质：铜镀银 | 0.14-0.37 | AWG26-22 | 8.0mm | CDM-0.37 | 09150006104 |
|
| 接触电阻：≤ 3mΩ | 0.5 | AWG20 | 8.0mm | CDM-0.5 | 09150006103 | |
| 接线形式：冷压接线 | 0.75 | AWG18 | 8.0mm | CDM-0.75 | 09150006105 | |
| 相关的工具配置 | 1.0 | AWG18 | 8.0mm | CDM-1.0 | 09150006102 | |
| 压线钳：09000001001；09000001002 | 1.5 | AWG16 | 8.0mm | CDM-1.5 | 09150006101 | |
| 退针器：09000002003；09000003001 | 2.5 | AWG14 | 8.0mm | CDM-2.5 | 09150006106 | |
| 技术参数（40A 插针） | ||||||
| 插针材质：铜镀银 | 线径 (mm2 ) | 接线长度 | 镀银冷压针型号 | 镀银冷压针订货号 | 尺寸图 | |
| 接触电阻：≤ 4mΩ | 1.5 | AWG16 | 8.0mm | CMM-1.5 | 09320006104 |
|
| 接线形式：冷压接线 | 2.5 | AWG14 | 8.0mm | CMM-1.5 | 09320006105 | |
| 相关的工具配置 | 4.0 | AWG12 | 8.0mm | CMM-4.0 | 09320006107 | |
| 压线钳：09000001001；09000001002 | 6.0 | AWG10 | 8.0mm | CMM-6.0 | 09320006108 | |
| 退针器：09000002003；09000003001 | 10.0 | AWG7 | 8.0mm | CMM-10 | 09320006109 | |
