母芯件、冷压接、适配H32B外壳、HEC-016-F(1-16) / HEC-016-FD(17-32)、09330162702 / 09330162712
  • 母芯件、冷压接、适配H32B外壳、HEC-016-F(1-16) / HEC-016-FD(17-32)、09330162702 / 09330162712
  • 母芯件、冷压接、适配H32B外壳、HEC-016-F(1-16) / HEC-016-FD(17-32)、09330162702 / 09330162712

母芯件、冷压接、适配H32B外壳、HEC-016-F(1-16) / HEC-016-FD(17-32)、09330162702 / 09330162712

订货代码: 09330162702 / 09330162712
订货编号: HEC-016-F(1-16) / HEC-016-FD(17-32)
  • 实现预先安装
  • 可提供高集成度连接
  • 可实现快速分解连接
收藏 询盘

相关推荐

  • 功能参数
  • 资源下载
  • 相关视频
类型母芯件
接插件针数1-16/17-32  +PE
额定电流16A
额定电压

500V

接线形式冷压接
线规0.14-4.0 mm 2
适配外壳H32B

注：冷压针请单独订购（16A 镀银冷压针）

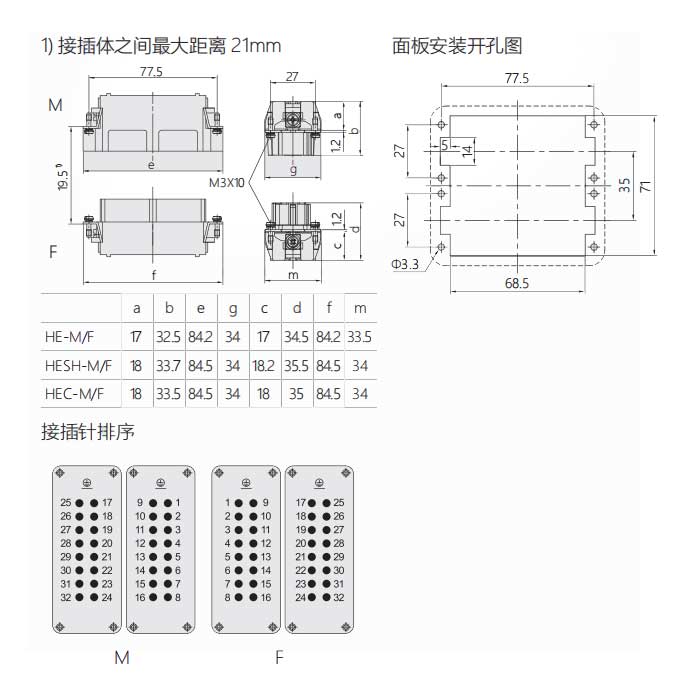

技术参数线径 (mm2 )接线长度母接插针型号母接插针订货号尺寸图
插针材质：铜镀银0.14-0.37AWG26-227.5mmCEF-0.3709330006227


接触电阻：≤ 1mΩ0.5AWG207.5mmCEF -0.509330006221
接线形式：冷压接线0.75AWG187.5mmCEF -0.7509330006214

1.0AWG187.5mmCEF -1.009330006205
相关的工具配置：1.5AWG167.5mmCEF -1.509330006204
压线钳：09000001001 2.5AWG147.5mmCEF -2.509330006202
退针器：090000020014.0AWG127.5mmCEF -4.009330006207


相关证书

  • 09330162712 [HEC-016-FD(17-32)] -ROHS检测报告

    2024-08-20   743.52KB

相关证书

  • 09330162702 [HEC-016-F(1-16)] -ROHS检测报告

    2024-08-20   743.52KB

相关证书

  • 09330162712 [HEC-016-FD(17-32)] -CE证书

    2024-05-28   670.43KB

相关证书

  • 09330162702 [HEC-016-F(1-16)] -CE证书

    2024-05-28   670.43KB

3D数模

  • 09330162712 [HEC-016-FD(17-32)] -3D (STEP文件)

    2024-09-06   223.19KB
