类型 | 公芯件 | |||||
接插件针数 | 1-24/25-48 +PE | |||||
额定电流 | 16A | |||||
额定电压 | 500V | |||||
接线形式 | 冷压接 | |||||
线规 | 0.14-4.0 mm2 | |||||
适配外壳 | H48B | |||||
注:冷压针请单独订购(16A 镀银冷压针) | ||||||

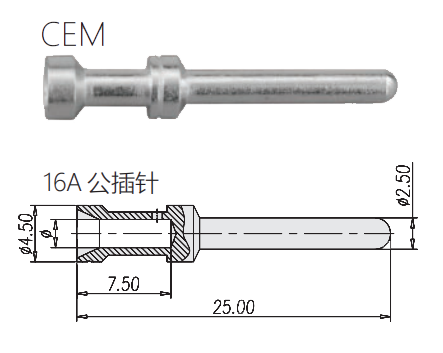

技术参数 | 线径 (mm2 ) | 接线长度 | 公接插针型号 | 公接插针订货号 | 尺寸图 | |
插针材质:铜镀银 | 0.14-0.37 | AWG26-22 | 7.5mm | CEM-0.37 | 09330006127 | |
接触电阻:≤ 1mΩ | 0.5 | AWG20 | 7.5mm | CEM-0.5 | 09330006121 | |
接线形式:冷压接线 | 0.75 | AWG18 | 7.5mm | CEM-0.75 | 09330006114 | |
1.0 | AWG18 | 7.5mm | CEM-1.0 | 09330006105 | ||
相关的工具配置: | 1.5 | AWG16 | 7.5mm | CEM-1.5 | 09330006104 | |
压线钳:09000001001 | 2.5 | AWG14 | 7.5mm | CEM-2.5 | 09330006102 | |
退针器:09000002001 | 4.0 | AWG12 | 7.5mm | CEM-4.0 | 09330006107 |
